OSSD透明化ツール

クラス図†

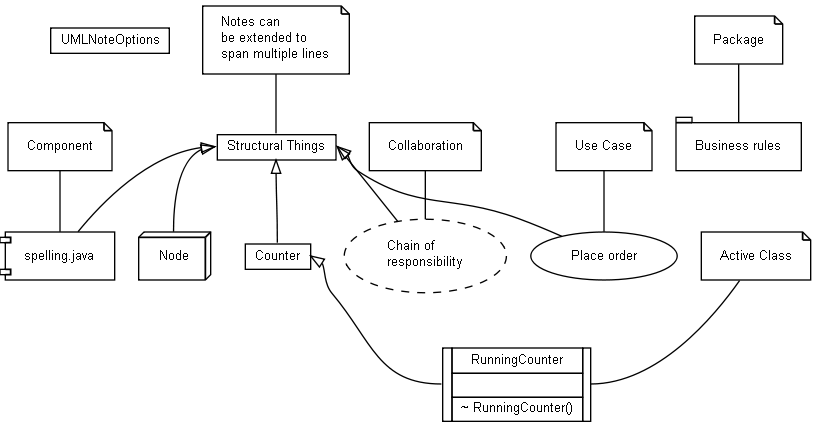

• UMLGraph
  http://www.umlgraph.org/
  • java api
  • ソースを食ってdot言語のクラス図を吐く

    # java -jar lib/UmlGraph.jar test/*.java -private

  •
    • dot言語:テキストベースのグラフ構造データ，AT&T，結構汎用?
      http://reddog.s35.xrea.com/wiki/Graphviz.html
  • シーケンス図も対応


• graphviz

  • dot言語のデータを可視化

    # dot -Tpng graph.dot

• AlgoUML


• nsuml

  • 意味不明

• jude community
  http://jude-users.com/ja/
  • HPが神がかって糞

可視化†

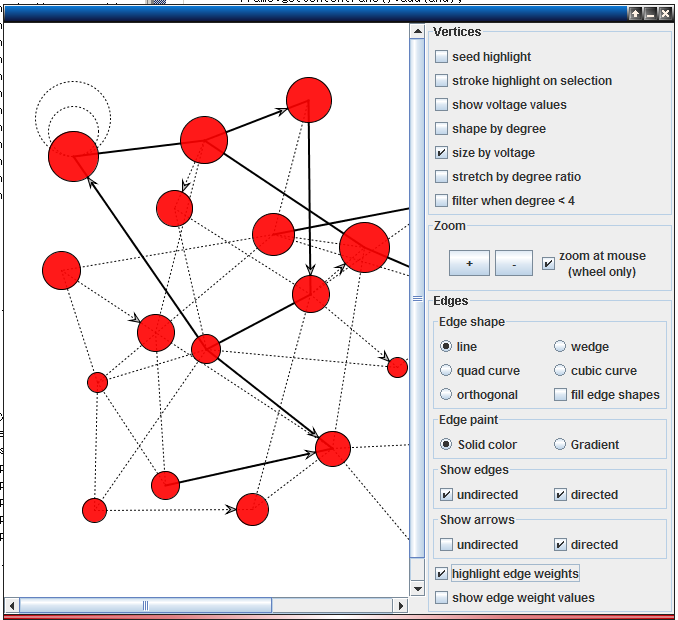

• JUNG 2.0
  http://jung.sourceforge.net/
  • java api
  • レイアウトアルゴリズム spring, circle, ..
  • 3d対応
  • ネットワークメトリクス計算
  • 1.7->2.0でAPIがだいぶん変わってる？
  • サンプル，API豊富

  •

• cytoscape
  http://www.cytoscape.org/
  • java plugin
  • バイオ系
  • GUIアプリ
  • かっこいい
  • 非3d
  • レイアウトアルゴリズム，メトリクス計算
  • 近々Update予定，plugin apiが大きく変わるかも..

• GINY

  • シンプル
  • 非3d
